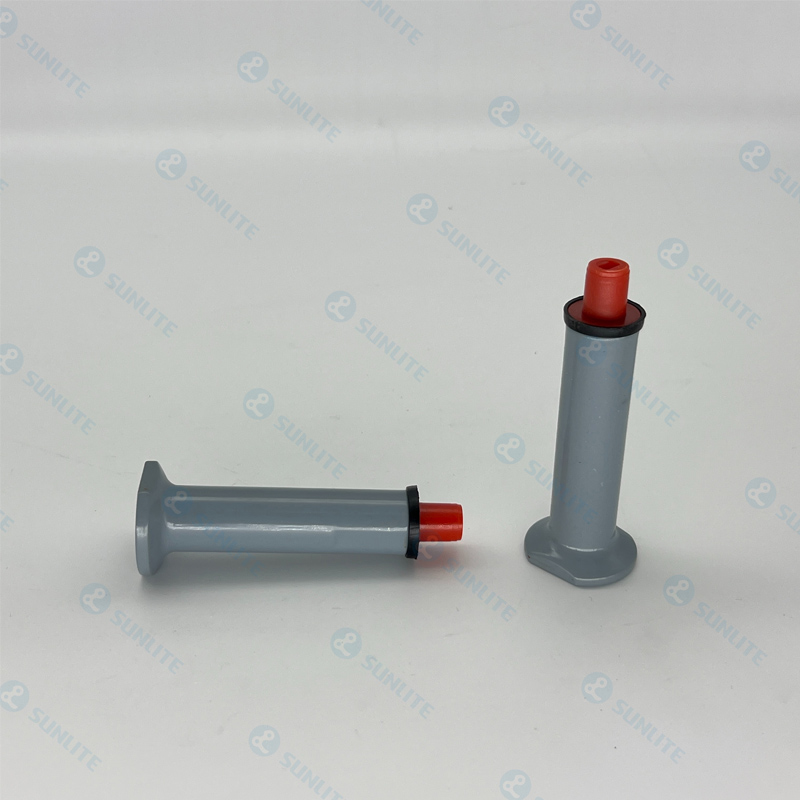

manga pré-incorporada

Cenários de aplicação

1. Partes incorporadas de segmentos de túnel, usados para conexões fixas entre equipamentos como canais de suspensão externos, plataformas de evacuação e suportes de cabo e segmentos.



Descrição do produto

As mangas pré-incorporadas de ponta são feitas de 316 aço inoxidável austenítico por meio da fundição de precisão. Através do projeto de uma estrutura de isolamento de camada dupla, eles alcançam o desempenho do isolamento elétrico com uma resistência ao isolamento ≥10⁸Ω. Combinando uma força de extração ≥15kn e uma vida de fadiga de torção ≥5000 ciclos, eles fornecem soluções livres de manutenção ao longo da vida para cenários como transporte ferroviário e equipamentos médicos que possuem requisitos rigorosos sobre o isolamento e a confiabilidade mecânica dos componentes metálicos.

Função do produto

Garantia mecânica extrema:

A matriz de aço inoxidável 316 possui uma resistência de escoamento ≥205MPa, com capacidade de mancal de tração aumentada em 200% (em comparação com 304 aço inoxidável).

A estrutura especial da ranhura do dente permite que a vida de fadiga torcional exceda 5.000 ciclos (por padrão de teste EN 14399).

Isolamento elétrico duplo:

Camada de isolamento de cerâmica de alumina + Caminhos de corrente de vazamento do bloco de anel de vedação de polímero no nível de 10⁸Ω.

Resistência dielétrica ≥3kV/mm (por teste IEC 60112 WOM).

Resistência à corrosão de todos os ambientes:

316L A composição de carbono ultra-baixa resiste à corrosão de íons de cloreto (passa o teste de pulverização de sal de 480 horas ISO 9227).

Ferção estrutural zero dentro da faixa de temperatura de -60 ℃ ~ ~ 300 ℃, eliminando o risco de encolhimento e desapego a frio.

Compatibilidade de instalação inteligente:

A precisão da linha interna atinge GB/T 196 Classe 6H, compatível com sistemas automáticos de fixação de torque.

Índice de desempenho

Material do núcleo: 316 AUSTENITIC ATELA ANTECIMENTO (CR17/NI12/MO2)

Propriedades mecânicas:

Força de puxar ≥15kn (por ISO 898-1)

Resistência ao torque ≥35n · m

Ciclos de fadiga Resistência ≥5.000 ciclos (carga ± 15 °)

Propriedades elétricas:

Resistência ao isolamento ≥1 × 10⁸Ω (CC 500V, 23 ℃/50%RH)

Força dielétrica ≥3kv/mm (AC 1min)

Grau de resistência à corrosão: grau 10 (ISO 9227 1000h Sal Spray Test)

Controle de precisão: Tolerância interna de rosca Grau 6h (por GB/T 196)

Área de aplicação

Trilha de lastro de alta velocidade de lastro: sistema de ancoragem isolado dorminhoco (corrosão de corrente anti-stay)

Equipamento de imagem médica: peças incorporadas para cabines de blindagem magnética de equipamentos de ressonância magnética

Indústria de fabricação de precisão: bases de equipamentos antiestáticos em salas de limpeza semicondutores

NOVAS BATERIAS DE ENERGIA: Pontos de conexão isolados de alta tensão de bateria de energia

Engenharia marinha: sistemas de fixação resistentes à corrosão de cloreto para instalações de cais para instalações
